PCE EVSE 300 Elektrikli Araç Şarj İstasyonu Test Cihazı
10.237,02 TL + KDV
12.284,42 TL
| PCE EVSE 300 Elektrikli Araç Şarj İstasyonu Test Cihazı Elektrikli Araç Şarj İstasyonu |
| Test Cihazı PCE-EVSE 300 Tip 1 ve 2 prizli EVSE adaptör / PP ve CP simülasyonu / Schuko soket bağlantısı / Laboratuvar prizleri ile bağlantıların doğrudan kabulü |
|

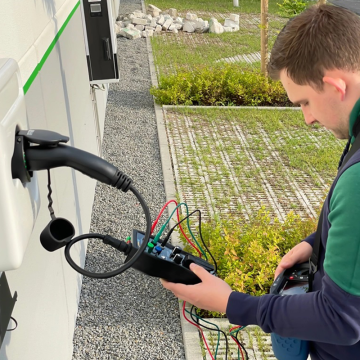

PCE EVSE 300 Elektrikli Araç Şarj İstasyonu Test Cihazı Elektrikli Araç Şarj İstasyonu Test Cihazı PCE-EVSE 300 Tip 1 ve 2 prizli EVSE adaptör / PP ve CP simülasyonu / Schuko soket bağlantısı / Laboratuvar prizleri ile bağlantıların doğrudan kabulü Elektromobilite giderek daha önemli bir rol oynamaktadır. Burada önemli bir nokta da elektrikli araçların şarj istasyonlarıdır. Sabit şarj istasyonlarının işlevini, koruyucu cihazlarını ve yalıtımını kontrol etmek için özel ölçüm cihazları gerekir. Çoğu zaman, gerekli ölçümleri yapmak için ölçüm cihazları mevcuttur. Ölçüm cihazının şarj istasyonuna bağlanabilmesi için ise bir adaptör gereklidir.
EVSE adaptör, bu uygulama için özel olarak tasarlanmıştır ve pek çok fonksiyonu bulunur. Şarj istasyonundaki tüm hatlar laboratuvar prizleri aracılığıyla teker teker çıkar. Böylece, tüm hatlara adaptör ile erişilebilir. Bu da şarj istasyonunun adaptör yardımıyla yalıtım açısından kontrol edilmesini sağlar. EVSE adaptöründe Schuko bağlantısı bulunur.
RCD güvenlik bağlantısı ile arıza akım koruma cihazı kontrol edilebilir.
Şarj kablosunda elektrikli bir aracın şarjı için güç kablolarının yanı sıra iki arayüz de bulunur. CP hattı (Kontrol Pilotu) aracılığıyla şarj istasyonu ve elektrikli araç arasında iletişim kurularak aracın mevcut durumu bildirilir. PP kablosu (Haberleşme Prizi), bağlı şarj kablosu ile şarj istasyonu arasındaki iletişim için kullanılır. Şarj kablosu ile şarj istasyonunda kaç amperle şarj edileceği belirlenebilir.
EVSE adaptör, bu iki fonksiyonu test etmek için uygun simülatörlerle donatılmıştır.
|
|
- CP ve PP simülasyonu
- Taşıma çantası dahil
- Şarj istasyonuna doğrudan bağlanma
- Tip 1 ve Tip 2 prizli adaptör
- Koruyucu iletken testi
- Entegre Schuko soketi
|
| Teknik Özellikler | ||
| Fonksiyonlar | ||
| PE Testi (koruyucu iletken |
: Uygun, hata
|
|
| PP Simülasyonu (şarj kablosu kodu) | : Açık, 13 A, 20 A, 32 A, 63 A | |
| CP Simülasyonu (iletişim hattı) |
: A, B, C, D, hata
|
|
| Çıkışlar (sadece test amaçları için) | ||
| Ölçüm Bağlantıları | : L1, L2, L3, N, PE Maks. 250 / 430V AC, 10 A Laboratuvar prizi | |
| Schuko Bağlantısı | : Maks. 250V AC, 10A | |
| Schuko Bağlantısındaki Sigorta | : 10 A / 250 V, 5 x 20 mm CP Sinyal Çıkışı ± 12 V PWM | |
| CP Sinyal Çıkışı ± 12 V PWM | : ± 2 V PWM | |
| Genel Özellikler | ||
| Giriş Voltajı |
: 1 Faz: 250V AC / 3 Faz: 430 V AC, 50/60 Hz, maks. 10 A
|
|
| Şarj Kablosu Bağlantısı Tip 1 | : AC şarj modu 3, IEC62196-1 ile uyumlu Tip 1 ya da araç bağlantılı SAE J1772 (Tip 1, 5 pin, 1 faz) | |
| Şarj Kablosu Bağlantısı Tip 2 | : AC şarj modu 3, IEC62196-2 ile uyumlu Tip 1 ya da araç bağlantılı SAE J1772 (Tip 2, 7 pin, 3 faz) | |
| Ölçüm Kategorisi |
: CAT II 300 V
|
|
| Koruma Sınıfı |
: IP54
|
|
| Kirlilik Derecesi | : 2 | |
| Çevre Koşulları |
: 0... 40 °C, 10... 85% n.o, yoğuşmasız
|
|
| Depolama Koşulları | : -10... 50 °C, 10... 60% n.o, yoğuşmasız | |
| Maksimum Çalışma Yüksekliği | : Maks. 2000 m | |
| Boyut |
: 277 x 109 x 63 mm
|
|
| Ağırlık | : 1 kg | |
|
1 x Elektrikli Araç Şarj İstasyonu Test Cihazı PCE-EVSE 300
1 x Şarj Kablosu Prizi Tip 1
1 x Şarj Kablosu Prizi Tip 2
1 x Taşıma Çantası
1 x Kullanım Kılavuzu
|
