PCE RT2300 Pürüzlülük Ölçer | Ra, Rz, Rq, Rt, Rc, Rp, Rv, R3Z, R3Y, Rz (Jıs), Ry, Rs, Rsk, Rku, Rmax, Rsm, Rmr, Rpc, Rk, Rpk, Rvk, Mr1, Mr2
73.225,87 TL + KDV
87.871,04 TL
| PCE RT2300 Pürüzlülük ölçer | Ra, Rz, Rq, Rt, Rc, Rp, Rv, R3z, R3y, Rz (JIS), Ry, Rs, Rsk, Rku, Rmax, Rsm, Rmr, RPc, Rk, Rpk, Rvk, Mr1, Mr2 | |||||
|
RPürüzlülüğün hızlı tespiti için portatif malzeme test cihazı (Ra, Rz, Rq, Rt ve daha fazlası) / Çıkarılabilir motor ünitesi / Dokunmatik ekran / Arayüzey |
|||||
|

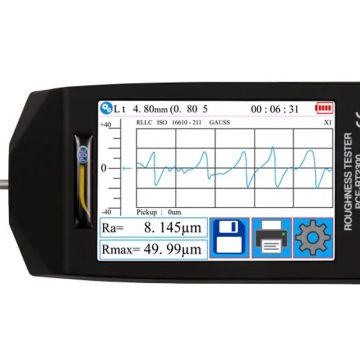

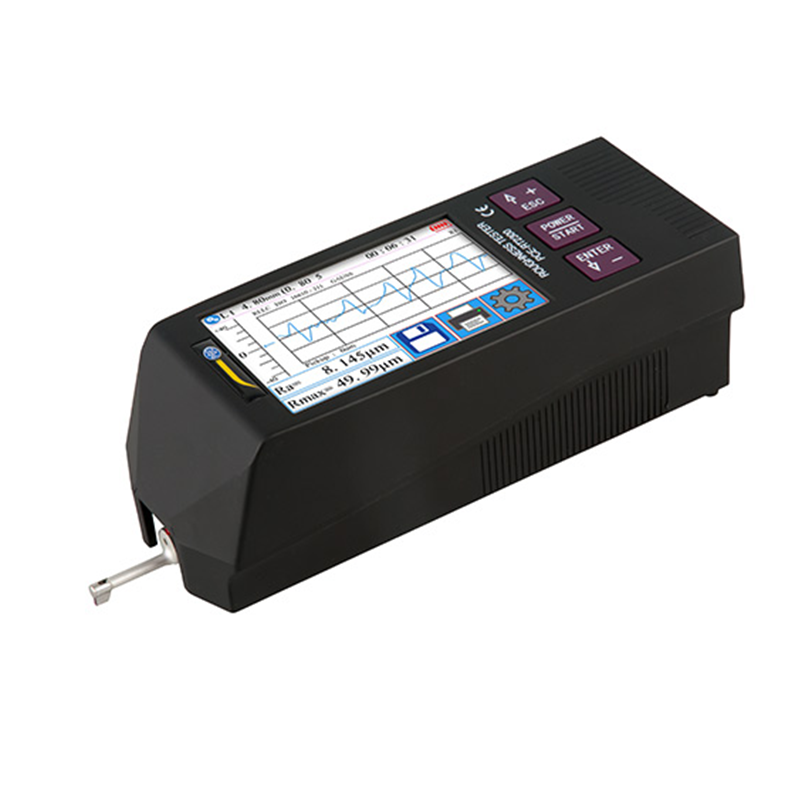

Malzeme test cihazı PCE-RT 2300, yüzeylerin pürüzlülüğünü ölçmek için kullanılır. PCE-RT 2300 malzeme test cihazı, çıkarılabilir motorlu bir sensöre sahiptir. Bu özellik, malzeme test cihazı ile yüzey pürüzlülüğünün küçük veya dar profillerde bile belirlenmesini mümkün kılar. Ölçülen değerler, malzeme test cihazının geniş bir LCD ekranında görüntülenir. Bu ekran malzeme test cihazı tarafından da kullanılır. Malzeme test cihazı, voltaj ile dahili bir batarya tarafından desteklenmektedir. Bu batarya geleneksel bir USB güç adaptörü ile güçlendirilebilir.

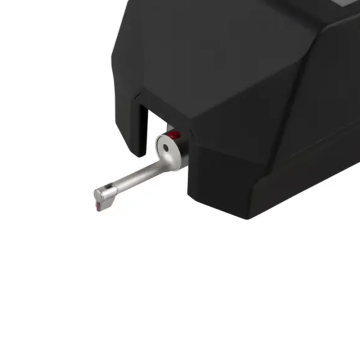

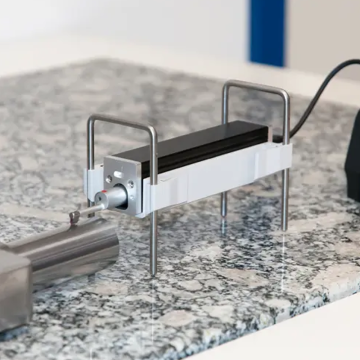

Sökülebilir motorlu sensör bir kablo ile pürüzlülük göstergesinin ana ünitesine bağlanır. Elmas prob ucu, motorlu sensöre takılıdır. Bu, pürüzlülüğün ölçüleceği yüzeydeki maksimum 4 mN'lik bir kuvvetle presler. Malzeme test cihazı, pürüzlülük ölçüm cihazları için geçerli ISO, ANSI ve JIS standartlarına göre ölçüm yapar.
Malzeme Test Cihazı hakkında bilgi sahibi olmak: Rz = Ortalama Pürüzlülük
Ortalama pürüz derinliği Rz, birkaç bitişik bireysel ölçüm bölümünün en büyük bireysel dikiş derinliklerinin aritmetik ortalamasıdır.
Ra = Aritmetik Ortalama Pürüzlülük
Ra genel olarak tanınan ve uluslararası uygulanan pürüzlülük parametresidir. Referans çizgisindeki profil sapmalarının mutlak değerlerinin aritmetik ortalamasıdır. Ölçülen Ra değeri daima aynı pürüzlülük profili üzerinde belirlenen Rz değerinden daha küçüktür.
Rt = Maksimum Pürüzlülük
Maksimum yüzey sertliği Rt, ölçüm bölümünün en yüksek ve en düşük noktası arasındaki mesafedir.
Rq = Kare Ortalama Pürüzlülük Rq, bireysel ölçüm mesafesi l'deki tüm ordinat değerlerinin ortalama kareköküdür |
|||||
| Özellikler |
|

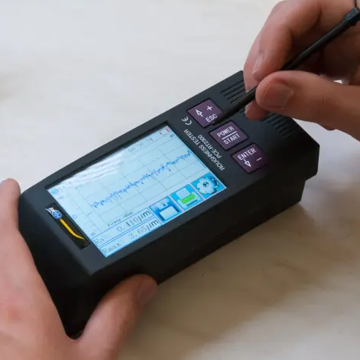

- Dokunmatik ekran
- Tüm pürüzlülük değerlerinin ölçülmesi - Pil ve şebeke çaalışması - Çeşitli filtreler ayarlanabilir - Elmas prob ucu - Çıkarılabilir motorlu sensör |
|
Teknik Özellikler |
|||||||||
| Ölçüm Aralığı | 320 μm | ||||||||
| Hassasiyet | ± 10% | ||||||||
| Tekrarlanabilirlik | ± 7% | ||||||||
| Çözünürlük | ± 20 μm: 0.01 μm ± 40 μm: 0.02 μm ± 80 μm: 0.04 μm |
||||||||
| Ölçüm Parametreleri | Ra, Rz, Rq, Rt, Rc, Rp, Rv, R3z, R3y, Rz (JIS), Ry, Rs, Rsk, Rku, Rmax, Rsm, Rmr, RPc, Rk, Rpk, Rvk, Mr1, Mr2 | ||||||||
| Ölçüm Standartları | ISO4287, ANSI b46.1, DIN4768, JISb601 | ||||||||
| Grafik |
Birincil profil (pürüzlülük + dalgalanma) |
||||||||
| Ölçüm Filtresi | RC, PC-RC, Gaus, DP | ||||||||
| Ölçüm Bölümü (Kesim) | 0.25 mm, 0.8 mm, 2.5 mm | ||||||||
| Ölçüm Uzunluğu |
1 ... 5 * ölçüm yolu |
||||||||
| Sensör | Elmas prob ucu 90 ° 5 μm |
||||||||
| İletişim Kuvvet Sensörü | <4 mN | ||||||||
| İlerleme Hızı | 0.25 mm: 0.135 mm / s 0.8 mm: 0.5 mm / s 2.5 mm: 1 mm / s |
||||||||
| Ekran | 3,5 inç LCD ekran | ||||||||

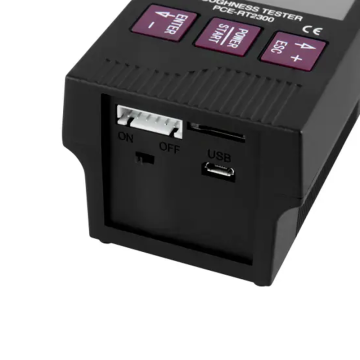

| Güç Kaynağı | 3.7V Li-İyon Pil 5V / 800-mA USB Güç Adaptörü |
||||||||
| Çalışma Zamanı | 50 h | ||||||||
| Çevre Koşulları | -20 ... 40°C / -4 ... 104°F, maks. 90% rh | ||||||||
| Depolama Koşulları | -40 ... 60°C / -40 ... 140°F, maks. 90% rh | ||||||||
| Boyut | Ana Ünite: 158 x 55 x 52 mm / 6.2 x 2.2 x 2 inç Motor Birimi: 115 x 23 x 27 mm / 4.5 x 1 x 1.1 inç |
||||||||
| Ağırlık | Yaklaşık 500 g / 1.1 lbs | ||||||||

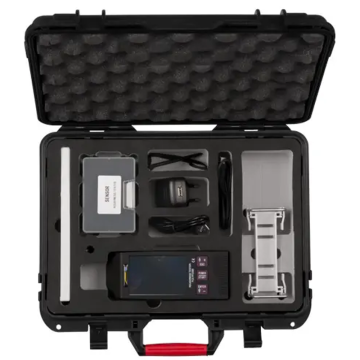

| Teslimat İçeriği: |
| 1 x Malzeme Test Cihazı PCE-RT 2300, 1 x Mikro Prob, 1 x Çıkarılabilir Motorlu Sensör, 2 x Bağlantı Kablosu (Motor ünitesi için), 1 x Şarj Cihazı, 1 x Arabirim Kablosu, 1 x Taşıma Çantası, 1 x Kullanım Kılavuzu. |
