PCE BTM 2000L Kayış Gerginliği Ölçer 10... 900 Hz
Kategori
Marka
Stok Kodu
LB.PCE.BTM2000L
Garanti Süresi
24 Ay
19.062,16 TL + KDV
22.874,59 TL
| PCE BTM 2000L Kayış Gerginliği Ölçer |
| Kayış gerginliğinin hızlı ve hassas ölçümü / 750 ölçüm değeri için bellek / Grafik ekran / Kolay kullanım / Hz ve N cinsinden ölçüm |
|
Tahrik kayışları endüstri ve makine mühendisliğinde vazgeçilmezdir. Bir tahrik kayışının maksimum hizmet ömrü, optimum kayış gerginliğine bağlıdır. Kayış hasarının tetiklediği bir motor arızası durumunda ciddi maliyetler ortaya çıkabilir. Bu nedenle, motor ve kayış hasarını önlemek için kayış gerginliğinin düzenli olarak kontrol edilmesi şarttır. Tahrik kayışlarının kayış gerginliği, dijital kayış gerginliği ölçer ile hızlı ve güvenilir bir şekilde ölçülebilir. Kayış gerginliği ölçer, kayış sistemlerinin frekans ölçümü yoluyla özellikle etkili bir şekilde kontrol edilmesi için kullanılır.

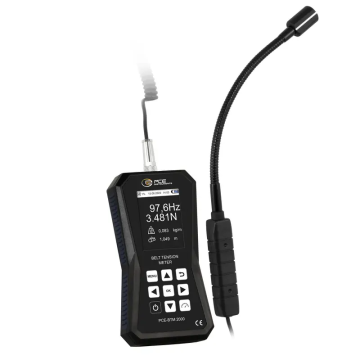

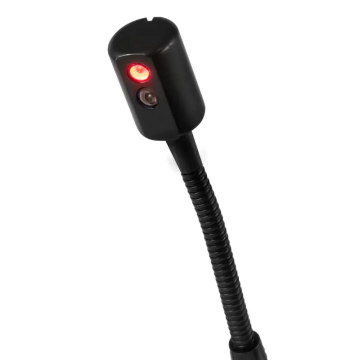

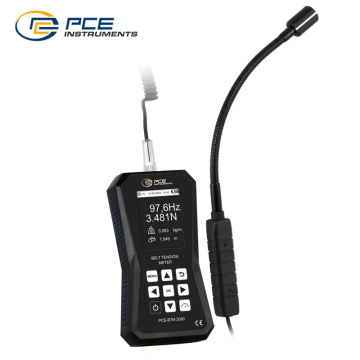

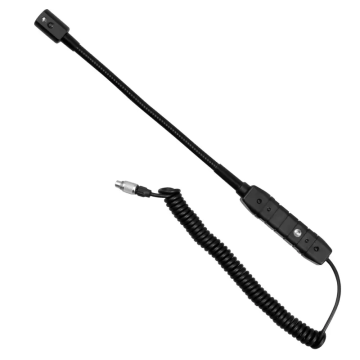

Kayış gerginliği ölçer, kayış gerginliğini belirlemek için optik olarak ölçüm gerçekleştiren bir bakım aracıdır. Kayış gerginliği ölçer, bir gösterge ünitesi ve bir sensör başlığından oluşur. Kayış gerginliği ölçerin sensör başlığı bir kaz boynuna takılıdır. Hareketli kaz boynu, kayış gerginliği ölçerin sensör başlığının esnek bir şekilde konumlandırılmasını ve erişilmesi zor yerlerde bile tahrik kayışlarının kayış gerginliğinin ölçülmesini sağlar. Kayış gerginliği ölçer, kayış sabitken kayışın gerginliğini ve frekansını ölçer. Kayış üzerindeki küçük bir darbe kayışın titreşmesi için yeterlidir. Kayış gerginliği ölçer, sensörü sayesinde kayışın bu şekilde oluşan doğal frekansını kaydeder ve bunu aydınlatmalı ekranında görüntüler. Kayış gerginliği ölçer, kayış frekansından ve opsiyonel olarak girilen kayış uzunluğu ve kayış kütlesinden kayışın germe kuvvetini doğrudan belirleyebilir. Kayış gerginliği ölçer sayesinde kullanıcı, kontrol edilecek kasnak sistemindeki kayış gerginliğini belirleyebilir ve gerginliği ayar noktasına ayarlamak için gerekli işlemleri yapabilir. Kayış gerginliğinin ölçülmesi yüksek hassasiyet gerektirir ve kayış gerginliği ölçer bunu hızlı ve güvenilir bir şekilde gerçekleştirir.

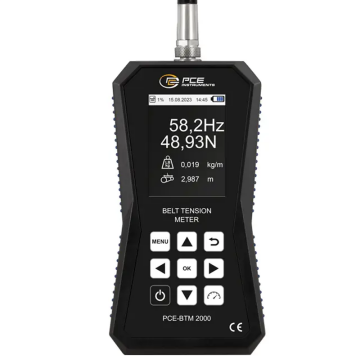

Kullanıcı, kayış gerginliği ölçeri kullanırken N (SI birimi) ve Pound-Force (ABD birimi) ölçüm birimleri arasında seçim yapabilir. Kayış gerginliği ölçerin grafik ekranı ölçüm değerini Hz cinsinden kayış frekansı olarak gösterir. Kayış kütlesi ve uzunluğu girildiğinde kayış gerginliği ölçer kayış kuvvetini de Newton cinsinden gösterir. Sezgisel grafik menü, kayış gerginliği ölçerin yüksek kontrastlı ekranında seçilebilir altı dilde görselleştirilir. Kayış gerginliği ölçer, daha fazla analiz ve kalite güvence gereklilikleri için bir bellek ile donatılmıştır. Kayış gerginliği ölçerin belleğine her biri 50 ölçüm değerinden oluşan 15 grup halinde 750 veri seti kaydedilebilir. Bu sayede veriler, gerçek zamanlı bir ölçümden sonra kaybolmaz ve sonraki ölçümler için bellekte depolanabilir.
Uygulama Alanları
Kayış gerginliği ölçer ile hem triger kayışı hem de v kayışı ölçümleri yapılabilir. Kayış tahriklerinin bakımı, kurulumu, ayarı ve onarımı açısından önemli bir parametredir. Kayış gerginliği, çalışma süresi boyunca düzenli olarak kontrol edilmelidir ve kayışın çevresindeki tüm makine bileşenlerinin maksimum servis ömrünü sağlamak için gerekli olduğunda ayarlanmalıdır. Ön yükleme kuvvetinin iletilecek kuvvetlere göre seçilmesi büyük önem taşır. İletilecek kuvvetler ne kadar büyük olursa ve çalışma sırasındaki kayış hızı ne kadar çok olursa seçilmesi gereken ön yükleme kuvveti de o kadar büyük olur. Bunun yanında, kayış tahrik yatakları etkilenebileceği ve aşınma ve çatlak meydana gelebileceği için kayış gerginliğinin çok yüksek bir değere ayarlanmaması gerekir. Bunun haricinde, çok düşük kayış gerginliği de hasara neden olabilir. Bu nedenle, kayış gerginliğinin ya da ön yükleme kuvvetinin bir kayış gerginliği ölçer ile belirlenmesi gerekir. Böylece, yatak hasarının ya da arızalı kayışların neden olduğu durma sürelerinden kaynaklanan maliyet önemli ölçüde azaltılabilir. Kayış gerginliği ölçer, endüstriyel üretim, motor teknolojisi, bakım tezgahı ve yapımı ya da bakım ve onarım alanı uygulamaları için uygundur.
Kayış Gerginliği Kuvveti Nedir?
Birçok kuvvet, bir kayış tahriki doğrultusunda hareket ettiğinden kayış gerginlik kuvvetinin öneminin anlaşılması için en önemli kuvvetler aşağıda listelenmiştir. Kayış, yardımcı kasnağı tahrik kasnağına bağlar. Kasnak, tork üreten ve tahrik kasnağına ileten bir motor ile tahrik edilir. Kayış, bu torku tahrik edilen kasnağa çevresel bir kuvvet şeklinde iletir. Aşağıda önemli kuvvetler listelenmiştir.
Çevresel kuvvet: Kayış tarafından iletilecek etkin kuvvete karşılık gelir ve uygulanan motor gücüne, dolayısıyla torka, motor devrine ve kasnak çapına bağlıdır. Çevresel kuvvet, kuvvet dengesini korumak için kayışın tellerinde farklı kuvvetlerin oluşmasına neden olur. Yüklenen ve boşaltılan kuvvetler arasındaki fark, kayışa iletilen çevresel kuvvete karşılık gelir.
Sürtünme kuvveti: Tahrik kasnağındaki sürtünme kuvveti, motordaki torkun kayış ile tahrik kasnağına iletilmesini sağlar. Tahrik kasnağında çevresel kuvvet sonucuna ve kasnak çapının yarısına gelen kullanılabilir bir tork üretilir.
Merkezkaç kuvveti: Merkezkaç kuvveti, artan hızlarla artarak kayışın gerilmesine ve tutuşunu kaybetmesine neden olur. Bu durumda, merkezkaç kuvveti yapışma kuvvetine karşı etki eder. Ön gerilme kuvveti: Yüklenen ve boşaltılan aralıktaki dinamik koşullar altında farklıdır. Statik koşullarda kayış gerginliği her ikisinde de aynıdır. Statik durumda ön gerilme kuvveti, dinamik koşullar altında kayıştan kasnağa güç iletimini sağlamak için kasnaklara yeterli yapışma olacak şekilde ayarlanmalı ve bunun yanında, çalışma durumunda kayışa etki eden merkezkaç kuvveti dikkate alınmalıdır. Her kayış ve uygulama için doğru kayış gerginliği seçilmelidir. Çoğunlukla, karşılık gelen kayış gerginliği kayış üreticileri tarafından kuvvet ya da frekans olarak belirtilir. Kurulumdan sonra ve kayış tahriki uygulamaya konulmadan önce gerekli kayış gerginliğinin hassas bir şekilde belirlenmesi için bir kayış gerginliği ölçer kullanılabilir.
Kayış Gerginliği Kuvveti Neden Ölçülmelidir?
Makine ve sistemlerin devamlılığını en iyi şekilde sağlamak için kayış gerginliği ölçümü her zaman gereklidir. Kayış tahriki, yalnızca kullanım için tasarlanıp ayarlandığında maksimum servis ömrüne ulaşır. Bu, kayışın belirli bir uygulama için en uygun şekilde gerilmesi ve kasnakların tam olarak hizalanması gerektiği anlamına gelir. Ekipmanın ve makinenin uzun servis ömrü ve yüksek performansı her kullanıcının ve şirketin isteğidir. Çeşitli endüstrilerde, özellikle çeşitli mekanizmalarda, kayış önemli ve gerekli bir parçadır. Standartlardaki en küçük sapmalar bile sistem arızası gibi ciddi sonuçlara yol açabilir. Bu nedenle, en iyi performansın kayış gerginliğinin tamamen doğru ve en iyi olduğunda sağlanacağı için düzenli olarak bu değerin kontrol edilmesi büyük önem taşır.
Gerginliğin sadece gereken daha zayıf olmasının yanı sıra standartları aşan gerginlik de kayışın bozulmasına ve performansın düşmesine neden olabilir. Bunun haricinde, planlanmayan makine durma süresi ve yüksek tamir masraflarıyla ciddi makine arızalarına yol açabilir. Örneğin, arabanın jeneratöründeki hatalı kayış gerginliği her iki durumda da yıkıcı sonuçlara ve mekanizmaların tamamen aşınmasına sebep olabilir. Ciddi derecedeki masraflar da olası sorunlar listesinde yer alanlardan biridir. Kayış kırılmamış dahi olsa fonksiyonunda meydana gelen bir değişme, sistem ya da mekanizma için önemsiz bir şey olarak kalmaz ve bu nedenle sorunun kontrol altında tutulması en önemli görevlerden biridir. Bunu yapmak, kullanıcının kontrol edilecek sistemdeki kayış gerginliğini belirlemesine yardımcı olabilecek küçük ama çok kullanışlı bir cihaz olan kayış gerginliği ölçer ile kolaydır. Böylece, cihaz ile gerginliği ayarlanmış değere ayarlamak için hızlı önlemlerin alınması gerekip gerekmediği belirtilir. Gerginliği manuel olarak test etmek günümüzde geçerli bir uygulama değil.
Gerginliği belirlemenin en iyi yolu bir cihaz kullanmak ve hesaplamalarla kayış gerginliği ile ilgili veriler elde etmektir. Kayıştan gelen titreşimler sadece cihaz tarafından kaydedilmez; veriler optik sensör ile algılandıktan sonra işlenerek kayışın özelliklerine (ağırlık, genişlik, uzunluk) göre sonuç hesaplanır ve aydınlatmalı ekranda görüntülenir (N ve Hz cinsinden).
Uygulama alanı, evdeki ya da ofisteki uygulamalardan (çeşitli cihazlar ve evde bulunan ekipmanlar) tutun da kaldırma ekipmanları, asansörler, otomotiv endüstrisi ya da tarım makineleri için kullanılabilecek endüstriyel alanlara kadar epey geniştir. Kayış gerginliği ölçerin en büyük avantajı hem arızaların tespit edilmesine yardımcı olması ve bunları önlemesi hem de devreye almada önce kurulumun doğruluğunu kontrol etmek için de kullanılabilmesidir. Bu nedenle, ekipman çalıştırılmadan önce cihaz ile yapılan kontrol, makinenin yönetmeliklere uygun olarak çalışacağına dair güvenilir onaydır. Cihaz ile elde edilen veriler, düzenli bakım kontrolleri sırasında normatif örnek olarak kullanılabilir.
|
- Kayış titreşim frekansı ölçümü
- Sezgisel kullanım
- Kayış gerginliğinin / ön gerilimin hesaplanması
- Kayış gerginliğinin N cinsinden gösterimi
- 6 menü dili
- 750 ölçüm değeri için hafıza
- Kaz boynu sensör
- Kayış uzunluğu ve kayış kütlesi girişi
| Ölçüm Özellikleri | |
| Ölçüm Aralığı | 10... 900 Hz |
| Çözünürlük | <100 Hz: 0.1 Hz, >100 Hz: 1 Hz |
| Hassasiyet | ± ( ölçüm değerinin %1’i + 4 dijit) |
| Hassasiyet | ±1 Hz |
| Sensör Uzunluğu | 25 cm |
| Hafıza | 750 ölçüm değeri, 50 ölçümden oluşan 15 dosya |
| Kayış Uzunluğu | Maks. 9.999 m |
| Kayış Kütlesi | Maks. 9.999 kg/m |
| Menü Dil Seçeneği | Almanca, İngilizce,İspanyolca, Fransızca, Italyanca, Flemenkçe |
| Ekran | 2.4 inç TFT LCD renkli ekran parlaklık ayarı ile |
| Güç Kaynağı | 3 x 1.5 V AA pil |
| Otomatik Kapanma | Kapalı, 2, 5, 10, 30 dakika |
| Çevre Koşulları | -20... 65 °C, <95% n.o, yoğuşmasız |
| Boyut | 150 x 80 x 38 mm |
| Ağırlık | 200 gr |
|

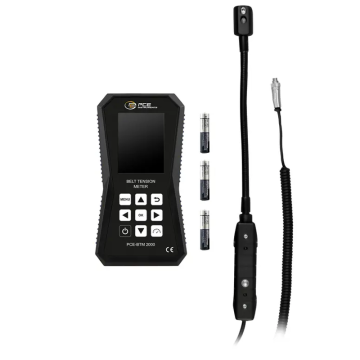

1 x Kayış Gerginliği Ölçer PCE-BTM 2000L
1 x Standart Sensör Başlığı
3 x 1.5V AAA Pil
1 x Taşıma Çantası
1 x Kullanım Kılavuzu
|
