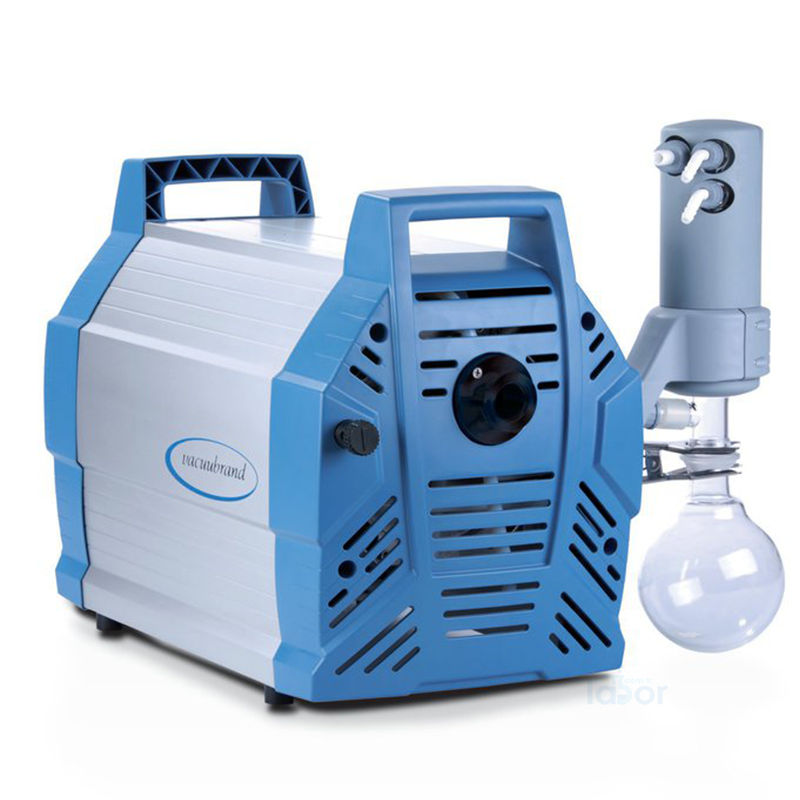

VACUUBRAND ME 16C NT +EK Kimya Diyafram Vakum Sistemi 16,3 m³/h / 70 mbar
VACUUBRAND ME 16C NT +EK Kimya Diyafram Vakum Sistemi 16,3 m³/h / 70 mbar
VACUUBRAND ME 16C NT +EK, kimyasal gazların ve solvent buharlarının sürekli pompalanması için tasarlanmış, kimyasallara dayanıklı, yağsız diyaframlı vakum sistemidir.
Sekiz pompa kafasına ve tek kademeli çalışma sistemine sahip cihaz, 16,3 m³/h maksimum pompalama kapasitesi ve 70 mbar nihai mutlak basınç sunar. Gaz balastı açıkken nihai basınç 100 mbar'dır.
Sistemin pompa çıkışında bulunan EK emisyon kondenseri, uygun solvent buharlarının yoğunlaştırılmasını ve geri kazanılmasını destekler. Bu donanım, solvent tüketiminin ve laboratuvar ortamına salınabilecek solvent buharlarının azaltılmasına katkı sağlayabilir.
Pompalanan gazlarla temas eden temel bileşenlerde kimyasallara dayanıklı floropolimer malzemeler kullanılır. Uzun ömürlü PTFE sandviç diyaframlar, güvenilir çalışma ve yüksek kimyasal dayanıklılık sağlar.
VACUUBRAND ME 16C NT +EK, yüksek pompalama kapasitesi gerektiren laboratuvar vakum sistemleri, uygun solvent konsantrasyon işlemleri, vakum etüvleri ve kimyasal proses uygulamaları için geliştirilmiştir.
Öne Çıkan Özellikler
- 16,3 m³/h maksimum pompalama kapasitesi (50 Hz)
- 70 mbar nihai mutlak basınç
- Gaz balastı ile 100 mbar nihai basınç
- Kimyasallara dayanıklı ve yağsız diyafram pompa teknolojisi
- 8 pompa kafası ve tek kademeli pompalama sistemi
- EK çıkış kondenseri ile solvent geri kazanımı
- Kimyasallara dayanıklı floropolimer bileşenler
- Uzun ömürlü PTFE sandviç diyaframlar
- Yüksek pompalama kapasitesi ve buhar toleransı
- Yoğuşabilir buharlar için gaz balastı
- KF DN 25 vakum giriş bağlantısı
- DN 8–10 mm vakum çıkış bağlantısı
- 2 adet kondenser soğutma bağlantısı
- 0,53 kW nominal motor gücü
- 54 dBA ses basınç seviyesi
- Düşük titreşimli çalışma
- IP40 koruma sınıfı
- 28,3 kg net sistem ağırlığı
Teknik Özellikler
| Marka | VACUUBRAND |
| Model | ME 16C NT +EK |
| Üretici Kodu | 20741500 |
| Cihaz Tipi | EK çıkış kondenserli kimya diyafram vakum sistemi |
| Çalışma Prensibi | Yağsız, sabit hızlı diyafram pompa |
| Maksimum Pompalama Hızı (50 Hz) | 16,3 m³/h |
| Maksimum Pompalama Hızı (60 Hz) | 9,6 cfm |
| Nihai Vakum (Mutlak) | 70 mbar / 53 torr |
| Gaz Balastlı Nihai Vakum | 100 mbar / 75 torr |
| Pompa Kafası Sayısı | 8 |
| Pompa Kademe Sayısı | 1 |
| Diyafram Teknolojisi | PTFE sandviç diyafram |
| Kimyasal Dayanım | Kimyasallara dayanıklı floropolimer bileşenler |
| Motor Kontrolü | Sabit hızlı |
| Nominal Motor Gücü | 0,53 kW |
| Nominal Motor Devri (50/60 Hz) | 1650 dev/dak |
| Elektrik Beslemesi | 200–230 V AC / 50–60 Hz |
| Fiş Tipi | CEE |
| Vakum Giriş Bağlantısı | KF DN 25 küçük flanş |
| Vakum Çıkış Bağlantısı | DN 8–10 mm hortum başlığı |
| Kondenser Soğutma Bağlantıları | 2 × DN 6–8 mm hortum başlığı |
| EK Çıkış Kondenseri | Mevcut |
| AK Giriş Ayırıcısı | Standart donanımda bulunmuyor |
| Maksimum Çıkış Basıncı (Mutlak) | 1,1 bar |
| Çalışma Ortamı Sıcaklığı | +10... +40 °C |
| Depolama Sıcaklığı | -10... +60 °C |
| Koruma Sınıfı | IP40 |
| Ses Basınç Seviyesi | 54 dBA |
| Boyutlar (U × G × Y) | 528 × 387 × 395 mm |
| Net Ağırlık | 28,3 kg |
| ATEX Uygunluğu | II 3/- G Ex h IIC T3 Gc X – yalnızca pompa iç atmosferi |
| NRTL Sertifikasyonu | Yok |
| Üretici | VACUUBRAND GMBH + CO KG / Almanya |
EK Çıkış Kondenseri ve Solvent Geri Kazanımı
EK – Emission Condenser: Pompa çıkışına entegre kondenser, uygun solvent buharlarının soğutularak yoğunlaştırılmasını ve geri kazanılmasını sağlar.
Solvent geri kazanımı: Kondenser, buhar halinde taşınan solventlerin bir bölümünün sıvı faza dönüştürülmesine yardımcı olur. Böylece solvent tüketiminin ve buhar emisyonlarının azaltılmasına katkı sağlayabilir.
Soğutma bağlantıları: EK kondenserde soğutma akışkanının giriş ve çıkışı için iki adet DN 6–8 mm hortum bağlantısı bulunur.
Gaz balastı: Yoğuşabilir buharların pompalanması sırasında pompa içinde kondens oluşma riskinin azaltılmasını destekler.
Önemli: Solvent geri kazanım verimi; solventin fiziksel özelliklerine, buhar miktarına, soğutma sıvısının sıcaklığına ve proses koşullarına bağlıdır. Tüm solvent buharlarının geri kazanılması garanti edilmez.
Standart Teslimat İçeriği
- VACUUBRAND ME 16C NT +EK komple vakum sistemi
- Sisteme entegre EK çıkış kondenseri
- 200–230 V / 50–60 Hz, CEE elektrik bağlantısı
- Üretici kullanım kılavuzu
Ürün, üretici tarafından tamamen monte edilmiş ve kullanıma hazır şekilde teslim edilir.
AK giriş ayırıcısı, harici elektronik vakum kontrolörü, uygulamaya özel bağlantı hortumları ve ayrıca sipariş edilen aksesuarlar standart teslimat kapsamına dahil değildir.
Kullanım Alanları
- Yüksek kapasiteli laboratuvar vakum sistemleri
- Çoklu vakum filtrasyonu
- Vakum etüvleri ve uygun kurutma uygulamaları
- Kimyasal gazların ve solvent buharlarının pompalanması
- Uygun solvent buharlarının geri kazanılması
- Kimyasal reaksiyon ve proses uygulamaları
- Yüksek gaz yüküne sahip laboratuvar sistemleri
- Çok noktalı vakum bağlantıları
- Farmasötik araştırma ve geliştirme laboratuvarları
- Kimya ve endüstriyel Ar-Ge laboratuvarları
Pompa seçiminde hedef mutlak basınç, toplam gaz yükü, sistem hacmi, kimyasal uyumluluk ve kondenserin soğutma kapasitesi birlikte değerlendirilmelidir.
Sekiz Kafalı Diyafram Pompa Teknolojisi
VACUUBRAND ME 16C NT +EK, sekiz pompa kafasının tek kademeli sistemde çalıştığı yağsız kimya diyafram pompasını kullanır.
16,3 m³/h maksimum pompalama kapasitesi, özellikle yüksek gaz yüküne sahip uygun laboratuvar sistemleri için avantaj sağlar.
Kimyasallara dayanıklı floropolimer bileşenler ve PTFE sandviç diyaframlar, uygun korozif gazların ve solvent buharlarının pompalanmasını destekler.
Gaz balastı açıkken nihai basınç 100 mbar'dır. Gaz balastı kapalı olduğunda nihai mutlak basınç 70 mbar seviyesindedir.
70 mbar'dan daha düşük mutlak basınç gerektiren uygulamalarda VACUUBRAND MZ, MD veya MV serisinin uygun çok kademeli modelleri değerlendirilmelidir.
VACUUBRAND ME 16C NT Konfigürasyon Seçenekleri
VACUUBRAND ME 16C NT ailesinde standart pompa ile EK çıkış kondenserli vakum sistemi bulunmaktadır.
İki modelin pompalama kapasitesi ve nihai vakumu aynı olmakla birlikte çıkış donanımı, bağlantıları, boyutları ve ağırlıkları farklıdır.
| Model / Üretici Kodu | Donanım ve Kullanım Özellikleri |
|---|---|
| ME 16C NT Üretici Kodu: 20741300 |
Standart kimyasallara dayanıklı, yağsız diyafram vakum pompası. 16,3 m³/h / 70 mbar EK çıkış kondenseri bulunmaz. Ana ürün |
| ME 16C NT +EK Üretici Kodu: 20741500 |
EK çıkış kondenseri bulunan kimya vakum sistemi. 16,3 m³/h / 70 mbar Uygun solvent buharlarının yoğunlaştırılmasını ve geri kazanılmasını destekler. İncelenen ürün |
Hangi konfigürasyon tercih edilmeli?
ME 16C NT: İlave solvent kondenseri gerektirmeyen yüksek kapasiteli laboratuvar vakum uygulamaları.
ME 16C NT +EK: Pompa çıkışında uygun solvent buharlarının yoğunlaştırılmasının ve geri kazanılmasının istendiği uygulamalar.
Önemli: +EK modelinde çıkış kondenseri bulunur; AK giriş ayırıcısı standart donanımda yer almaz. Her iki model ayrı üretici sipariş koduna sahiptir.
VACUUBRAND ME Serisi Model Karşılaştırması
| Model | Maksimum Pompalama Kapasitesi / Nihai Vakum |
|---|---|
| ME 1C | 0,7 m³/h / 100 mbar |
| ME 2C NT | 2,1 m³/h / 70 mbar |
| ME 4C NT | 3,9 m³/h / 70 mbar |
| ME 8C NT | 7,1 m³/h / 70 mbar |
| ME 16C NT | 16,3 m³/h / 70 mbar |
| ME 16C NT +EK | 16,3 m³/h / 70 mbar – İncelenen ürün |
Karşılaştırmada verilen kapasiteler 50 Hz maksimum pompalama hızlarıdır. +EK modeli, ME 16C NT ana pompasının kondenserli sistem konfigürasyonudur.
Opsiyonel Aksesuarlar ve Yedek Parçalar
| Üretici Kodu | Aksesuar / Yedek Parça |
|---|---|
| 20696867 | ME 8C NT diyafram ve valf bakım seti; üretici tarafından ME 16C NT +EK için de listelenen yedek parça |
| 20699979 | AK 500 / KF DN 25 giriş ayırıcısı |
| 20636588 | DN 8–10 mm susturucu ve kısa hortum seti |
| 20660001 | KF DN 20/25 küçük flanş sıkıştırma halkası |
| 20660196 | KF DN 20/25 merkezleme halkası |
| 20686021 | KF DN 25 küçük flanşlı, iç destek spiralli PVC vakum hortumu |
| 20662807 | KF DN 25 / DN 10 mm hortum bağlantı adaptörü |
| 20686002 | DN 10 mm kauçuk vakum hortumu |
Aksesuarlar ayrıca sipariş edilir. Parça kodları, gerekli adetler ve konfigürasyon uyumluluğu sipariş öncesinde kontrol edilmelidir.
Sık Sorulan Sorular
ME 16C NT +EK modelinin nihai vakumu kaç mbar?
Gaz balastı kapalıyken 70 mbar, açıkken 100 mbar nihai mutlak basınca ulaşır.
ME 16C NT +EK kaç pompa kafasına sahiptir?
Sekiz pompa kafasına ve tek kademeli pompalama sistemine sahiptir.
+EK ne anlama gelir?
Pompa çıkışında solvent buharlarının yoğunlaştırılmasını ve geri kazanılmasını destekleyen emisyon kondenseri bulunduğunu belirtir.
ME 16C NT ile ME 16C NT +EK arasındaki fark nedir?
Temel pompa performansı aynıdır. +EK modelinde çıkış kondenseri bulunur. İki modelin çıkış bağlantıları, boyutları ve ağırlıkları farklıdır.
+EK modelinde AK giriş ayırıcısı bulunur mu?
Hayır. AK giriş ayırıcısı standart sistem donanımına dahil değildir ve ihtiyaç halinde ayrıca değerlendirilmelidir.
EK kondenser tüm solvent buharlarını geri kazanır mı?
Hayır. Geri kazanım verimi solventin özelliklerine, buhar miktarına ve soğutma koşullarına bağlıdır.
ME 16C NT +EK yağsız çalışır mı?
Evet. Diyafram pompa teknolojisi sayesinde yağsız çalışır.
ME 16C NT +EK yüksek vakum uygulamalarına uygun mudur?
Bu sistem yüksek pompalama kapasitesine sahip tek kademeli bir modeldir. 70 mbar'dan daha düşük mutlak basınç gereken uygulamalarda uygun çok kademeli modeller değerlendirilmelidir.
Elektronik vakum kontrolörü bulunuyor mu?
Hayır. Sistem sabit hızlı pompa teknolojisiyle çalışır. Entegre elektronik vakum kontrolörü standart donanımda bulunmaz.
Teknik Dokümanlar ve PDF Katalog
VACUUBRAND ME 16C NT +EK – Fiyat ve Teknik Destek
Marka: VACUUBRAND
Model: ME 16C NT +EK
Üretici Kodu: 20741500
VACUUBRAND ME 16C NT +EK kimya vakum sisteminin güncel fiyatı, stok durumu, teslimat kapsamı ve uygun aksesuarları hakkında Labor Teknik AŞ ile iletişime geçebilirsiniz.
Yüksek kapasiteli filtrasyon, vakum etüvleri, kimyasal prosesler ve uygun solvent geri kazanımı uygulamaları için doğru pompa ve sistem konfigürasyonu seçiminde teknik destek sunulmaktadır.
