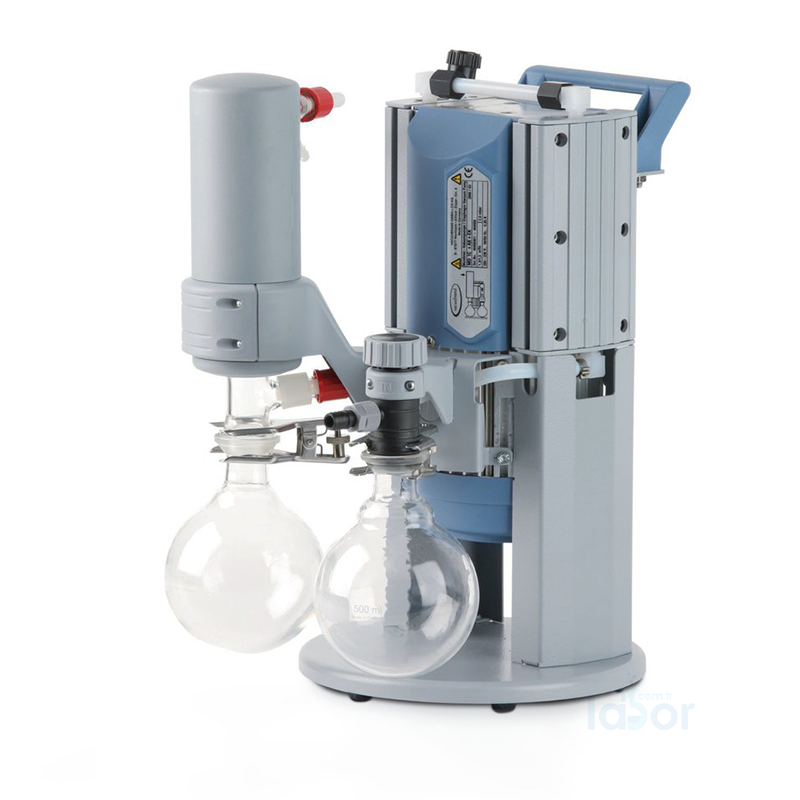

VACUUBRAND MD 1C +AK+EK Kimya Diyafram Vakum Sistemi 1,3 m³/h / 2 mbar
VACUUBRAND MD 1C +AK+EK Kimya Diyafram Vakum Sistemi 1,3 m³/h / 2 mbar
VACUUBRAND MD 1C +AK+EK, kimyasal gazların ve solvent buharlarının pompalanması için geliştirilmiş, kimyasallara dayanıklı, yağsız ve üç kademeli diyaframlı vakum sistemidir.
Sistem, 1,3 m³/h maksimum pompalama kapasitesi ve 2 mbar nihai vakum performansını AK giriş ayırıcısı ve EK çıkış kondenseriyle bir araya getirir.
Pompa girişindeki koruyucu kaplamalı cam AK ayırıcı, sıvı damlacıklarının ve parçacıkların pompaya ulaşmasını azaltır. Pompa çıkışına entegre EK kondenser ise uygun solvent buharlarının yoğunlaştırılmasını ve geri kazanılmasını destekler.
Dört pompa kafası ve üç kademeli pompalama sistemi, düşük nihai basınç gerektiren laboratuvar uygulamaları için uygun vakum performansı sağlar. Kimyasallara dayanıklı pompa bileşenleri ve yağsız çalışma prensibi sayesinde kimya laboratuvarlarında güvenilir kullanım sunar.
MD 1C +AK+EK; rotary evaporatörler, vakum etüvleri, vakum altında distilasyon ve solvent buharlarının geri kazanılmasının istendiği uygun laboratuvar uygulamalarında kullanılabilir.
Öne Çıkan Özellikler
- 1,3 m³/h maksimum pompalama kapasitesi (50 Hz)
- 2 mbar nihai mutlak basınç
- Gaz balastı ile 4 mbar nihai basınç
- Kimyasallara dayanıklı, yağsız diyafram pompa teknolojisi
- 4 pompa kafası ve 3 kademeli pompalama sistemi
- Koruyucu kaplamalı cam AK giriş ayırıcısı
- Solvent geri kazanımını destekleyen EK çıkış kondenseri
- Yoğuşabilir solvent buharları için gaz balastı
- Kimyasallara dayanıklı pompa bileşenleri
- 0,08 kW nominal motor gücü
- 45 dBA ses basınç seviyesi
- IP40 koruma sınıfı
- 11 kg net sistem ağırlığı
- Komple monte edilmiş, kullanıma hazır sistem
Teknik Özellikler
| Marka | VACUUBRAND |
| Model | MD 1C +AK+EK |
| Üretici Kodu | 20696620 |
| Cihaz Tipi | Kimyasallara dayanıklı diyaframlı vakum sistemi |
| Çalışma Prensibi | Yağsız, sabit hızlı diyafram pompa |
| Maksimum Pompalama Hızı (50 Hz) | 1,3 m³/h |
| Maksimum Pompalama Hızı (60 Hz) | 0,88 cfm |
| Nihai Vakum (Mutlak) | 2 mbar / 1,5 torr |
| Gaz Balastlı Nihai Vakum | 4 mbar / 3 torr |
| Pompa Kafası Sayısı | 4 |
| Pompa Kademe Sayısı | 3 |
| AK Giriş Ayırıcısı | Mevcut – koruyucu kaplamalı cam |
| EK Çıkış Kondenseri | Mevcut – solvent buharı kondenseri |
| Vakum Giriş Bağlantısı | DN 8–10 mm hortum başlığı |
| Vakum Çıkış Bağlantısı | DN 8–10 mm hortum başlığı |
| Kondenser Soğutma Bağlantıları | 2 × DN 6–8 mm hortum başlığı |
| Nominal Motor Gücü | 0,08 kW |
| Nominal Motor Devri (50/60 Hz) | 1500 / 1800 dev/dak |
| Elektrik Beslemesi | 220–230 V AC / 50–60 Hz |
| Fiş Tipi | CEE |
| Çalışma Ortam Sıcaklığı | +10... +40 °C |
| Depolama Sıcaklığı | -10... +60 °C |
| Maksimum Çıkış Basıncı (Mutlak) | 1,1 bar |
| Koruma Sınıfı | IP40 |
| Ses Basınç Seviyesi | 45 dBA (50 Hz) |
| Boyutlar (U × G × Y) | 316 × 239 × 405 mm |
| Net Ağırlık | 11 kg |
| ATEX Uygunluğu | II 3/- G Ex h IIC T3 Gc X – yalnızca pompa iç atmosferi |
| NRTL Sertifikasyonu | Mevcut |
| Üretici | VACUUBRAND GMBH + CO KG / Almanya |
AK Giriş Ayırıcısı ve EK Çıkış Kondenseri
AK – Giriş Ayırıcısı: Koruyucu kaplamalı camdan üretilen giriş ayırıcısı, vakum hattından gelen sıvı damlacıklarını ve parçacıkları tutarak pompanın korunmasına yardımcı olur.
EK – Emisyon Kondenseri: Pompa çıkışında bulunan kondenser, uygun solvent buharlarının yoğunlaştırılmasını ve geri kazanılmasını destekler. Böylece solvent emisyonlarının azaltılmasına katkıda bulunur.
Soğutma Bağlantıları: Kondenser üzerinde soğutma akışkanının giriş ve çıkışı için iki adet DN 6–8 mm hortum bağlantısı bulunur.
Gaz Balastı: Yoğuşabilir solvent buharlarının pompalanması sırasında pompa içerisinde kondens oluşma riskini azaltmaya yardımcı olur.
Standart Teslimat İçeriği
- 1 adet VACUUBRAND MD 1C +AK+EK komple vakum sistemi
- AK giriş ayırıcısı
- EK çıkış kondenseri
- CEE elektrik bağlantısı
- Üretici kullanım kılavuzu
Ürün, tamamen monte edilmiş ve kullanıma hazır pompalama ünitesi olarak teslim edilir. Harici elektronik vakum kontrolörü, uygulamaya özel hortumlar ve ayrıca sipariş edilen aksesuarlar standart teslimat kapsamına dahil değildir.
Kullanım Alanları
- Rotary evaporatörlerde solvent buharlaştırma
- Vakum altında distilasyon
- Vakum etüvleri ve kurutma uygulamaları
- Vakum konsantratörleri
- Kimyasal sentez ve reaksiyon uygulamaları
- Uygun solvent buharlarının yoğunlaştırılması ve geri kazanılması
- Kimyasal gazların ve solvent buharlarının pompalanması
- Farmasötik araştırma ve geliştirme laboratuvarları
- Kimya laboratuvarlarında kontrollü vakum uygulamaları
Uygulama seçiminde gerekli vakum seviyesi, gaz yükü, solvent özellikleri, kimyasal dayanıklılık ve kondenser soğutma koşulları birlikte değerlendirilmelidir.
Üç Kademeli Pompa Teknolojisi
MD 1C +AK+EK, dört pompa kafasına sahip üç kademeli diyafram pompa teknolojisini kullanır. Yağsız pompalama prensibi, düşük nihai basınç gerektiren laboratuvar uygulamalarında uygun bir çözüm sunar.
Kimyasallara dayanıklı iç bileşenler sayesinde uygun korozif gazların ve solvent buharlarının pompalanması mümkündür.
Sabit hızlı çalışma prensibine sahip sistemde entegre elektronik vakum kontrolörü bulunmaz. Otomatik vakum kontrolü gereken uygulamalar için uygun ilave ekipmanlar değerlendirilmelidir.
VACUUBRAND MD 1C Konfigürasyon Karşılaştırması
VACUUBRAND MD 1C ailesinde standart diyafram pompası ve AK giriş ayırıcısı ile EK çıkış kondenseri içeren komple vakum sistemi seçenekleri bulunmaktadır. Her konfigürasyon ayrı üretici koduyla sunulmaktadır.
| Model / Üretici Kodu | Donanım ve Kullanım Özellikleri |
|---|---|
| MD 1C Üretici Kodu: 20696600 |
Standart kimyasallara dayanıklı, yağsız diyafram vakum pompası. 1,3 m³/h / 2 mbar Durum: Ana ürün |
| MD 1C +AK+EK Üretici Kodu: 20696620 |
AK giriş ayırıcısı ve EK çıkış kondenseri bulunan kimya vakum sistemi. Sıvı damlacıklarının tutulmasını ve uygun solvent buharlarının yoğunlaştırılarak geri kazanılmasını destekler. İncelenen ürün. |
Hangi konfigürasyon tercih edilmeli?
MD 1C: İlave ayırıcı veya kondenser gerekmeyen laboratuvar vakum uygulamaları.
MD 1C +AK+EK: Pompa girişinde sıvı damlacıklarının tutulması ve çıkışta solvent geri kazanımı gereken uygulamalar.
Önemli: İki modelin pompalama kapasitesi ve nihai vakumu aynıdır. Donanım, boyut, ağırlık ve teslimat kapsamları farklıdır. Sipariş sırasında üretici kodu esas alınmalıdır.
Standart MD 1C Pompası
AK giriş ayırıcısına veya EK çıkış kondenserine ihtiyaç duyulmayan uygulamalar için standart VACUUBRAND MD 1C modeli değerlendirilebilir.
Standart pompanın üretici kodu 20696600 olup 1,3 m³/h pompalama kapasitesi ve 2 mbar nihai vakum sunar.
Opsiyonel Aksesuarlar ve Yedek Parçalar
- DN 8–10 mm bağlantılar için uygun vakum hortumları
- Vakum hattı bağlantı adaptörleri
- Uygun vakum ölçüm ekipmanları
- Harici vakum kontrol ekipmanları
- MD 1C ailesiyle uyumlu orijinal diyafram ve valf bakım setleri
Aksesuarlar ayrıca sipariş edilir. Üretici parça kodu ve konfigürasyon uyumluluğu sipariş öncesinde doğrulanmalıdır.
Sık Sorulan Sorular
MD 1C +AK+EK modelinin nihai vakumu kaç mbar?
Gaz balastı kapalıyken 2 mbar, gaz balastı açıkken 4 mbar nihai mutlak basınca ulaşır.
AK giriş ayırıcısı ne işe yarar?
Koruyucu kaplamalı cam ayırıcı, vakum hattındaki sıvı damlacıklarının ve parçacıkların pompaya ulaşmasını azaltmaya yardımcı olur.
EK çıkış kondenseri ne işe yarar?
Uygun solvent buharlarının yoğunlaştırılmasını ve geri kazanılmasını destekler. Geri kazanım verimi solvent özelliklerine ve soğutma koşullarına bağlıdır.
MD 1C ve MD 1C +AK+EK arasındaki fark nedir?
Standart MD 1C yalnızca pompa ünitesidir. +AK+EK konfigürasyonunda giriş ayırıcısı ve çıkış kondenseri bulunur.
MD 1C +AK+EK yağsız çalışır mı?
Evet. Diyafram pompa teknolojisi sayesinde yağsız çalışır.
Rotary evaporatör uygulamalarına uygun mudur?
Evet. Vakum seviyesi, pompalama kapasitesi ve solvent özellikleri uygun olduğunda rotary evaporatörlerle kullanılabilir.
Elektronik vakum kontrolörü bulunuyor mu?
Hayır. Standart sistem sabit hızlı çalışır ve entegre elektronik vakum kontrolörü içermez.
Teknik Dokümanlar ve PDF Katalog
VACUUBRAND MD 1C +AK+EK – Fiyat ve Teknik Destek
Marka: VACUUBRAND
Model: MD 1C +AK+EK
Üretici Kodu: 20696620
VACUUBRAND MD 1C +AK+EK kimya vakum sisteminin güncel fiyatı, stok durumu, teslimat kapsamı ve uygun aksesuarları hakkında Labor Teknik AŞ ile iletişime geçebilirsiniz.
Solvent buharlaştırma, vakum altında kurutma ve kimyasal laboratuvar uygulamalarınız için uygun vakum pompası ve sistem konfigürasyonu seçiminde teknik destek sunulmaktadır.
