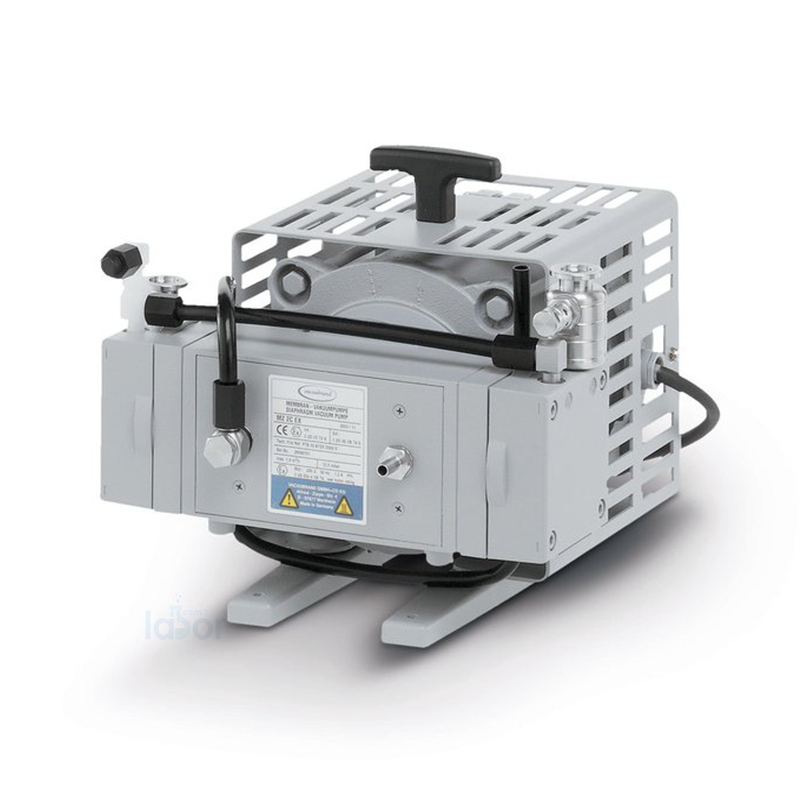

VACUUBRAND MZ 2C EX ATEX Diyafram Vakum Pompası 1,9 m³/h / 12 mbar
VACUUBRAND MZ 2C EX ATEX Diyafram Vakum Pompası 1,9 m³/h / 12 mbar
VACUUBRAND MZ 2C EX, potansiyel olarak patlayıcı atmosferlerde gerçekleştirilen kimyasal vakum uygulamaları için geliştirilmiş, ATEX sınıflandırmalı, kimyasallara dayanıklı ve yağsız çalışan diyafram vakum pompasıdır.
İki pompa kafası ve iki kademeli pompalama sistemi sayesinde 1,9 m³/h maksimum emiş kapasitesi ve 12 mbar nihai mutlak basınç performansı sunar. Kompakt yapısıyla laboratuvarlarda kontrollü vakum gerektiren çeşitli uygulamalarda kullanılabilir.
Pompalanan gazlarla temas eden bileşenler, yüksek kimyasal dayanım sağlayan ve büyük ölçüde antistatik özellik taşıyan malzemelerden üretilmiştir. Yağsız diyafram teknolojisi, pompa yağı kullanılmadan vakum elde edilmesini sağlar.
Alev sızdırmaz motor, kendiliğinden kilitlemeli aşırı yük ve aşırı sıcaklık korumasıyla donatılmıştır. Pompa içerisinde ve çıkış tarafında bulunan aşırı basınç tahliye valfleri, üreticinin belirttiği koşullarda güvenli çalışmayı destekler.
İnert gazla süpürme seçeneğini destekleyen güvenlik diyaframı teknolojisi ve ayrı gaz balastı bağlantısı sayesinde, uygun donanım ve işletme koşullarında ATEX gerekliliklerine yönelik vakum uygulamalarında kullanılabilir.
Öne Çıkan Özellikler
- 1,9 m³/h maksimum emiş kapasitesi (50 Hz)
- 12 mbar nihai mutlak basınç
- Gaz balastı ile 18 mbar nihai basınç
- ATEX sınıflandırmalı kimyasal diyafram vakum pompası
- Kimyasallara dayanıklı, yağsız pompalama teknolojisi
- 2 pompa kafası ve 2 kademeli pompalama sistemi
- Kimyasal dayanımlı ve büyük ölçüde antistatik malzemeler
- Alev sızdırmaz motor tasarımı
- Entegre aşırı yük ve aşırı sıcaklık koruması
- Pompa içinde ve çıkış tarafında aşırı basınç tahliye valfleri
- İnert gazla süpürmeyi destekleyen güvenlik diyaframı teknolojisi
- Uygun donanımla diyafram hasarı algılama seçeneği
- Ayrı inert gaz balastı bağlantı parçası
- KF DN 16 vakum giriş ve çıkış bağlantıları
- 0,15 kW nominal motor gücü
- 1500 rpm nominal motor hızı
- 230 V / 50 Hz elektrik beslemesi
- IP54 koruma sınıfı
- 50 dBA ses basınç seviyesi
Teknik Özellikler
| Marka | VACUUBRAND |
| Model | MZ 2C EX |
| Üretici kodu | 20696920 |
| Pompa tipi | ATEX kimyasallara dayanıklı diyafram vakum pompası |
| Çalışma prensibi | Yağsız, sabit hızlı diyafram pompa |
| Maksimum emiş kapasitesi (50 Hz) | 1,9 m³/h |
| Nihai vakum | 12 mbar / 9 torr (mutlak) |
| Gaz balastı ile nihai vakum | 18 mbar / 13,5 torr (mutlak) |
| Pompa kafası sayısı | 2 |
| Pompa kademe sayısı | 2 |
| Motor tipi | Alev sızdırmaz, aşırı yük ve aşırı sıcaklık korumalı |
| Nominal motor gücü | 0,15 kW |
| Nominal motor hızı | 1500 rpm |
| Motor kontrolü | Sabit hızlı; VARIO kontrolü bulunmaz |
| Elektrik beslemesi | 230 V AC / 50 Hz |
| Elektrik bağlantısı | Fişsiz bağlantı kablosu |
| Elektrik kablosu uzunluğu | 10 m |
| Çalışma ortam sıcaklığı | +10... +40 °C |
| Depolama sıcaklığı | -10... +60 °C |
| Maksimum çıkış basıncı (mutlak) | 1,1 bar |
| Vakum giriş bağlantısı | KF DN 16 küçük flanş |
| Vakum çıkış bağlantısı | KF DN 16 küçük flanş |
| Koruma sınıfı | IP54 |
| Ses basınç seviyesi | 50 dBA (üreticinin ölçüm koşullarında) |
| Boyutlar (U × G × Y) | 337 × 287 × 251 mm |
| Net ağırlık | 23,1 kg |
| ATEX – Pompa iç atmosferi | II 2G Ex h IIC T3 Gb X |
| ATEX – İnert gazla süpürülen dış ortam | II 2G Ex h IIB T4 Gb X |
| ATEX – İnert gazla süpürülmeyen dış ortam | II 3G Ex h IIB T4 Gc X |
| ATEX – Motor | II 2G Ex db IIB T4 Gb |
| NRTL sertifikasyonu | Yok |
| Üretici | VACUUBRAND GMBH + CO KG / Almanya |
ATEX Sınıflandırması ve Güvenli Kullanım
VACUUBRAND MZ 2C EX modelinin ATEX sınıflandırması; pompanın iç atmosferi, pompanın bulunduğu dış ortam ve motor için ayrı ayrı belirlenmiştir.
Pompanın dış ortam sınıflandırması, inert gazla süpürme uygulanıp uygulanmadığına göre değişir. Kullanım uygunluğunda tesisin tehlikeli bölge sınıflandırması, gaz grubu, sıcaklık sınıfı ve üreticinin özel kullanım koşulları dikkate alınmalıdır.
İnert gazla süpürmeye uygun güvenlik diyaframı teknolojisi, ilgili bağlantılar ve izleme ekipmanlarıyla kullanılabilir. Cihazın kurulumunda uygun elektrik bağlantısı, topraklama ve ATEX uyumlu vakum hattı bileşenleri seçilmelidir.
Güvenlik notu: ATEX işaretlemesi, pompanın her patlayıcı ortamda koşulsuz kullanılabileceği anlamına gelmez. Kurulum ve kullanım öncesinde üretici talimatları ile tesisin patlayıcı ortam risk değerlendirmesi esas alınmalıdır.
Standart Teslimat İçeriği
- 1 adet VACUUBRAND MZ 2C EX diyafram vakum pompası
- 10 m uzunluğunda fişsiz elektrik bağlantı kablosu
- İnert gaz kullanımı için ayrı gaz balastı bağlantı parçası
- Üretici kullanım kılavuzu
Pompa tamamen monte edilmiş olarak teslim edilir. Emiş tarafı ayırıcı hazne (AK) ve solvent emisyon kondansatörü (EK) standart MZ 2C EX pompa teslimatına dahil değildir.
Kullanım Alanları
- ATEX koşullarının karşılandığı kimyasal vakum uygulamaları
- Uygun tehlikeli alan sınıflandırmasına sahip laboratuvar prosesleri
- Kimyasal sentez ve reaktör sistemleri
- Rotary evaporatörlerde solvent buharlaştırma
- Uygun vakum kurutma uygulamaları
- Yanıcı solventlerle gerçekleştirilen uygun vakum işlemleri
- İlaç ve kimya endüstrisindeki proses laboratuvarları
- Araştırma ve geliştirme laboratuvarları
Cihaz seçiminde proses hacmi, solvent özellikleri, ihtiyaç duyulan nihai basınç ve tesisin ATEX bölge sınıflandırması birlikte değerlendirilmelidir.
İki Kademeli Diyafram Pompa Teknolojisi
MZ 2C EX, iki pompa kafasının iki kademe halinde çalıştığı yağsız diyafram pompa tasarımına sahiptir. Bu yapı, kimyasal dayanım ve 12 mbar nihai basınç performansını bir arada sağlar.
Gaz balastı fonksiyonu, yoğuşabilen buharların pompalanması sırasında pompa içerisinde yoğunlaşma oluşma riskinin azaltılmasına yardımcı olur.
Model sabit hızlı çalışır. Entegre değişken motor hızı veya VACUU·SELECT kontrol ünitesi bulunmaz. Vakum kontrolü gerekiyorsa uygulama ve ATEX gereksinimlerine uygun harici ekipmanlar ayrıca değerlendirilmelidir.
MZ 2C EX ve MZ 2C EX +AK+EK Karşılaştırması
| Özellik | MZ 2C EX | MZ 2C EX +AK+EK |
|---|---|---|
| Üretici kodu | 20696920 | 20696921 |
| Maksimum emiş kapasitesi | 1,9 m³/h | 1,9 m³/h |
| Nihai vakum | 12 mbar | 12 mbar |
| Gaz balastı ile nihai vakum | 18 mbar | 18 mbar |
| Emiş tarafı ayırıcı hazne (AK) | Dahil değil | Dahil |
| Solvent emisyon kondansatörü (EK) | Dahil değil | Dahil |
| Koruma sınıfı | IP54 | IP52 |
| Boyutlar (U × G × Y) | 337 × 287 × 251 mm | 357 × 308 × 470 mm |
| Net ağırlık | 23,1 kg | 27,5 kg |
Model seçimi: Yalnızca ATEX diyafram vakum pompası gereken uygulamalarda MZ 2C EX, pompa koruması ve solvent geri kazanımı için emiş ayırıcısı ile çıkış kondansatörü istenen uygulamalarda ise MZ 2C EX +AK+EK modeli değerlendirilebilir.
Uyumlu Aksesuarlar ve Yedek Parçalar
- KF DN 16 antistatik PTFE vakum hortumu
- ATEX uygulamasına uygun KF DN 16 bağlantı elemanları
- Uygun topraklama ve sızdırmazlık bileşenleri
- İnert gaz bağlantı ve güvenlik ekipmanları
- Modele uygun orijinal diyafram ve valf bakım seti
- Uygun ATEX sınıflandırmasına sahip vakum ölçüm ekipmanları
Aksesuarlar standart teslimata dahil olmayabilir. Ürün kodları, malzeme uyumluluğu ve ATEX sınıflandırması sipariş öncesinde doğrulanmalıdır.
Sık Sorulan Sorular
MZ 2C EX yağsız çalışır mı?
Evet. Diyafram teknolojisi sayesinde pompa yağına ihtiyaç duymadan çalışır.
MZ 2C EX kaç mbar vakuma ulaşabilir?
Gaz balastı kapalıyken 12 mbar nihai mutlak basınca ulaşabilir. Gaz balastı kullanıldığında bu değer 18 mbar'dır.
MZ 2C EX ATEX sınıflandırmasına sahip midir?
Evet. Pompanın iç atmosferi, dış ortamı ve motoru için ayrı ATEX işaretlemeleri bulunmaktadır. Kullanım uygunluğu tesisin tehlikeli bölge koşullarına göre değerlendirilmelidir.
MZ 2C EX modelinde otomatik vakum kontrolü var mı?
Hayır. Standart MZ 2C EX sabit hızlıdır ve entegre VACUU·SELECT kontrol ünitesi içermez.
MZ 2C EX ile MZ 2C EX +AK+EK arasındaki fark nedir?
Her iki model aynı temel pompalama performansını sunar. +AK+EK sisteminde ek olarak emiş ayırıcı haznesi ve solvent emisyon kondansatörü bulunmaktadır.
Cihazın elektrik bağlantısı nasıl yapılır?
Pompa 10 m uzunluğunda fişsiz bağlantı kablosuyla teslim edilir. Elektrik bağlantısı üretici talimatlarına uygun olarak yetkili personel tarafından gerçekleştirilmelidir.
Rotary evaporatörlerde kullanılabilir mi?
Evet. Pompa, üreticinin belirttiği uygun ATEX koşullarında rotary evaporatör uygulamalarında kullanılabilir. Solvent özellikleri, gerekli basınç ve bağlantılar ayrıca değerlendirilmelidir.
Teknik Dokümanlar ve PDF Katalog
VACUUBRAND MZ 2C EX Fiyat ve Teklif
VACUUBRAND MZ 2C EX ATEX diyafram vakum pompası için güncel fiyat, teslimat kapsamı, uyumlu aksesuarlar ve teknik ürün seçimi hakkında Labor Teknik AŞ ile iletişime geçebilirsiniz.
ATEX vakum uygulamalarında kullanılacak solventin veya gazın özellikleri, tesisin tehlikeli bölge sınıflandırması ve gerekli vakum performansı değerlendirilerek uygun cihaz ve bağlantı ekipmanları seçilmelidir.
