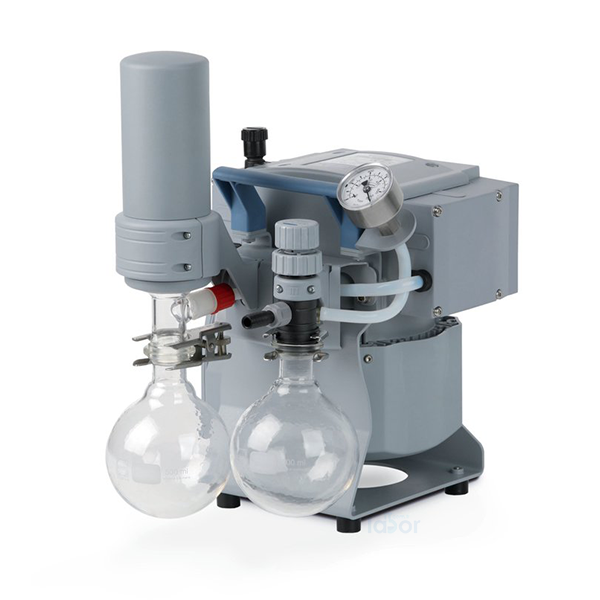

VACUUBRAND PC 101 NT Kimyasallara Dayanıklı Vakum Pompa Sistemi 2,0 m³/h / 7 mbar
VACUUBRAND PC 101 NT Kimyasallara Dayanıklı Vakum Pompa Sistemi 2,0 m³/h / 7 mbar
VACUUBRAND PC 101 NT, kimyasal, biyolojik ve farmasötik laboratuvarlarda tahliye, buharlaştırma ve gaz ile solvent buharlarının pompalanması için geliştirilmiş, kimyasallara dayanıklı ve yağsız diyafram vakum pompa sistemidir.
Cihaz, 2,0 m³/h maksimum emiş kapasitesi (50 Hz) ve 7 mbar nihai mutlak basınç performansıyla rotary evaporatörler, vakumlu kurutma etüvleri ve çeşitli laboratuvar vakum uygulamalarında kullanılabilir.
Entegre manuel vakum kontrol valfi, vakum bağlantısındaki etkin pompalama kapasitesinin ayarlanmasına olanak tanır. Analog manometre sayesinde vakum seviyesi doğrudan izlenebilir.
Çıkış tarafındaki solvent emisyon kondansatörü (EK), uygun soğutma koşullarında solvent buharlarının yoğunlaştırılarak geri kazanılmasını destekler. Böylece solvent tüketimi ve çevreye salınan buhar miktarı azaltılabilir.
Öne Çıkan Özellikler
- 2,0 m³/h maksimum emiş kapasitesi (50 Hz)
- 2,3 m³/h maksimum emiş kapasitesi (60 Hz)
- 7 mbar nihai mutlak basınç
- Gaz balastı ile 12 mbar nihai mutlak basınç
- Kimyasallara dayanıklı, yağsız diyafram teknolojisi
- 2 pompa kafası ve 2 kademeli sistem
- Manuel vakum kontrol valfi
- Analog manometre ile vakum seviyesi göstergesi
- Solvent buharlarına karşı yüksek dayanım
- Çıkış tarafında solvent geri kazanım kondansatörü
- Gaz balastı sayesinde kondensat oluşumunun azaltılmasına yardımcı çalışma
- 0,18 kW nominal motor gücü
- 45 dBA ses basınç seviyesi
- IP40 koruma sınıfı
- Kompakt tasarım ve 14,5 kg net ağırlık
Teknik Özellikler
| Marka | VACUUBRAND |
| Model | PC 101 NT |
| Üretici kodu | 20733000 (CEE) |
| Pompa tipi | Kimyasallara dayanıklı diyafram vakum pompa sistemi |
| Çalışma prensibi | Yağsız diyafram teknolojisi |
| Maksimum emiş kapasitesi (50 Hz) | 2,0 m³/h |
| Maksimum emiş kapasitesi (60 Hz) | 2,3 m³/h / 1,4 cfm |
| Nihai vakum | 7 mbar / 5 torr (mutlak) |
| Gaz balastı ile nihai vakum | 12 mbar / 9 torr (mutlak) |
| Pompa kafası sayısı | 2 |
| Pompa kademe sayısı | 2 |
| Vakum kontrolü | Manuel vakum kontrol valfi |
| Vakum göstergesi | Analog manometre |
| Nominal motor gücü | 0,18 kW |
| Nominal motor devri (50/60 Hz) | 1500 / 1800 rpm |
| Elektrik beslemesi | 230 V AC / 50–60 Hz |
| Elektrik bağlantısı | CEE fiş |
| Çalışma ortam sıcaklığı | +10... +40 °C |
| Depolama sıcaklığı | -10... +60 °C |
| Maksimum çıkış basıncı (mutlak) | 1,1 bar |
| Vakum giriş bağlantısı | DN 8–10 mm hortum bağlantısı |
| Vakum çıkış bağlantısı | DN 8–10 mm hortum bağlantısı |
| Soğutma suyu bağlantısı | 2 × DN 6–8 mm hortum bağlantısı |
| Koruma sınıfı | IP40 |
| Ses basınç seviyesi | 45 dBA (üretici ölçüm koşullarında) |
| Boyutlar (U × G × Y) | 326 × 243 × 402 mm |
| Net ağırlık | 14,5 kg |
| ATEX uygunluğu | II 3/- G Ex h IIC T3 Gc X – yalnızca pompa iç atmosferi |
| NRTL sertifikasyonu | Var |
| Üretici | VACUUBRAND GMBH + CO KG / Almanya |
Standart Teslimat İçeriği
VACUUBRAND PC 101 NT vakum pompa sistemi, üretici tarafından tamamen monte edilmiş ve kullanıma hazır olarak sunulur.
- 1 adet VACUUBRAND PC 101 NT vakum pompa sistemi
- Entegre manuel akış kontrol valfi
- Analog vakum manometresi
- Emiş tarafı ayırıcı hazne
- Çıkış tarafı solvent emisyon kondansatörü (EK)
- 230 V CEE elektrik bağlantısı
- Üretici kullanım kılavuzu
Vakum hortumları, soğutma suyu bağlantı elemanları ve uygulamaya özel aksesuarlar ayrıca değerlendirilmelidir. Kesin teslimat kapsamı sipariş öncesinde teyit edilmelidir.
Kullanım Alanları
- Rotary evaporatör sistemleri
- Vakumlu kurutma etüvleri
- Kimyasal ve farmasötik laboratuvarlar
- Solvent buharlaştırma uygulamaları
- Vakum altında kontrollü kurutma işlemleri
- Gaz ve solvent buharlarının pompalanması
- Araştırma ve geliştirme laboratuvarları
- Kimyasal sentez ve laboratuvar prosesleri
Uygulama uygunluğu, pompalanacak solventin özellikleri, buhar yükü, proses hacmi ve gerekli nihai basınç dikkate alınarak değerlendirilmelidir.
Manuel Vakum Kontrolü ve Analog Manometre
PC 101 NT, manuel vakum kontrol valfine sahip bir kimya pompalama ünitesidir. Kullanıcı, vakum bağlantısındaki etkin pompalama kapasitesini valf üzerinden ayarlayabilir.
Analog manometre, sistemdeki vakum seviyesinin görsel olarak takip edilmesine olanak tanır.
Bu modelde VACUU·SELECT veya CVC 3000 otomatik vakum kontrol ünitesi bulunmaz. Otomatik vakum düzenleme gerektiren uygulamalarda uygun VACUUBRAND kontrol sistemleri değerlendirilmelidir.
Solvent Geri Kazanım Sistemi
Çıkış tarafında bulunan kompakt solvent emisyon kondansatörü (EK), pompalanan solvent buharlarının uygun soğutma koşullarında yoğunlaştırılmasını sağlar.
Üretici, uygun koşullarda yaklaşık %100'e yaklaşabilen solvent geri kazanım potansiyelinden söz etmektedir. Gerçek geri kazanım oranı solvent türüne, sıcaklığa, buhar yüküne ve soğutma koşullarına bağlıdır.
Bu sistem, solventlerin yeniden değerlendirilmesini desteklerken laboratuvar ortamına salınan solvent buharlarının azaltılmasına yardımcı olur.
Uyumlu Aksesuarlar
| Aksesuar | Üretici Kodu |
|---|---|
| Susturucu, 5 cm DN 8–10 mm hortumlu | 20636588 |
| Ayarlanabilir dirsek bağlantısı DN 10/8 mm | 20637873 |
| Şeffaf vakum hortumu DN 8 mm | 20686061 |
| MZ 2C NT / MZ 2C NT VARIO / PC 3002 diyafram ve valf seti | 20696869 |
Yukarıdaki aksesuarlar üreticinin teknik dokümanında listelenmiştir. PC 101 NT için bakım seti seçimi yapılırken sistemdeki pompanın model ve seri numarası doğrulanmalıdır. Aksesuarlar standart teslimata dahil olmayabilir.
Sık Sorulan Sorular
PC 101 NT kaç mbar vakuma ulaşır?
Gaz balastı kapalıyken 7 mbar nihai mutlak basınca ulaşır. Gaz balastı açıkken nihai basınç 12 mbar'dır.
PC 101 NT otomatik vakum kontrolüne sahip midir?
Hayır. Manuel vakum kontrol valfi ve analog manometre kullanır.
PC 101 NT yağsız çalışır mı?
Evet. Kimyasallara dayanıklı diyafram pompa teknolojisi sayesinde yağsız çalışır.
Solvent geri kazanımı yapılabilir mi?
Evet. Çıkış tarafındaki solvent emisyon kondansatörü, uygun soğutma koşullarında solvent buharlarının yoğunlaştırılmasını destekler.
Rotary evaporatörlerde kullanılabilir mi?
Evet. Özellikle uygun nihai basınç ve pompalama kapasitesi gerektiren solvent buharlaştırma uygulamalarında değerlendirilebilir.
Türkiye için üretici kodu nedir?
230 V / 50–60 Hz, CEE fişli PC 101 NT versiyonunun üretici kodu 20733000'dir.
Teknik Dokümanlar ve Üretici Bilgileri
VACUUBRAND PC 101 NT Fiyat ve Teklif
VACUUBRAND PC 101 NT kimyasallara dayanıklı vakum pompa sistemi için güncel fiyat, stok ve tedarik durumu, uyumlu aksesuarlar ve teknik ürün seçimi hakkında Labor Teknik AŞ ile iletişime geçebilirsiniz.
Rotary evaporatör, vakumlu kurutma etüvü ve kimyasal laboratuvar uygulamaları için uygun vakum pompası seçimi konusunda teknik destek sunulmaktadır.
